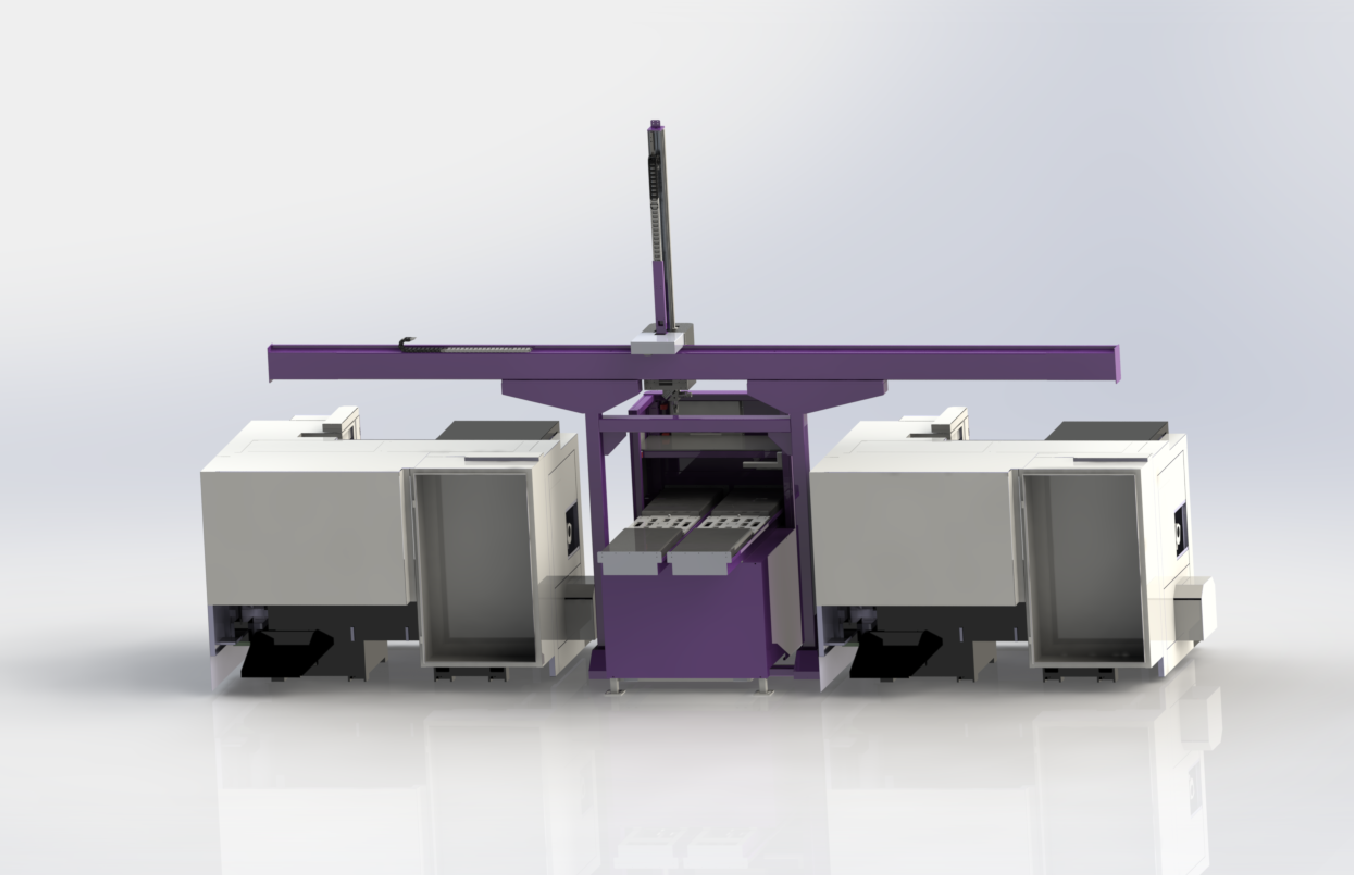

桁架機械手的支撐部分由多個龍門式結構組成，上面有安裝機械手的橫梁。這個機械手有三個自由度，包括裝在橫梁上的水平運動組件和垂直固定在其上的垂直運動組件，垂直運動組件底部還連接一個三爪夾。傳動系統是斜齒嚙合的齒輪和齒條，一個負責水平移動，一個控制上下。

這款桁架機械手通過三個互相垂直的線性操作來移動，種設計讓全閉環位置控制變得輕而易舉，使其定位精度能夠達到微米級。然而，要提供較大的工作范圍，它們通常比別的機器人要大不少?；旧?，每臺這種類型的機械手機器人都能覆蓋長方體形狀的工作區域。

桁架機械手結構簡單可靠，維護保養操作方便，投資成本低；精度較高，采用研磨精密齒輪和齒條傳動，增加了機械工作載荷、提高了運行穩定性，保證了精度，適用于加工節拍短、生產批量大的種類工件。

桁架上下料應用的優勢

1、提高生產線運行率，機床在更換刀具及部分設備發生故障時也可運行；

2、安裝空間小，生產線清潔。切削油及碎屑在上部采取封閉處理，不飛散；

3、順序性直烈生產線，生產物流容易管理；

4、重型桁架機械手，保證重型工件高速精確傳送；

5、獨特的滾輪導軌齒輪齒條設計，耐久性高，易維護；
